聚氨酯保温管核心问题与解决方案

一、材料性能与常见问题

1、起发速度异常‌

起发过慢‌：秋冬或低温环境易导致反应迟缓，需将黑料温度提升至30-60℃、环境温度升至20-30℃。

起发过快‌：春夏高温时段可通过冷却黑料或夜间自然降温解决。

2、泡沫性能缺陷‌

密度不均、闭孔率不足（<92%）、吸水率超标（>0.2kg/m2）等问题会降低保温性能，增加水分渗透风险。

泡沫强度不足或发软通常由黑白料比例失衡或混合不均引起。

3、耐久性与老化‌

外护层破损‌：HDPE外护层若出现微裂纹或焊接缺陷，紫外线直射会加速聚氨酯老化（表面粉化、碳化）。

高温影响‌：长期输送≥150℃介质时，设计寿命可能从30-50年降至15-20年。

二、施工与维护挑战

1、施工工艺复杂‌

需严格处理管道表面清洁度及防锈，避免保温层粘结不牢。

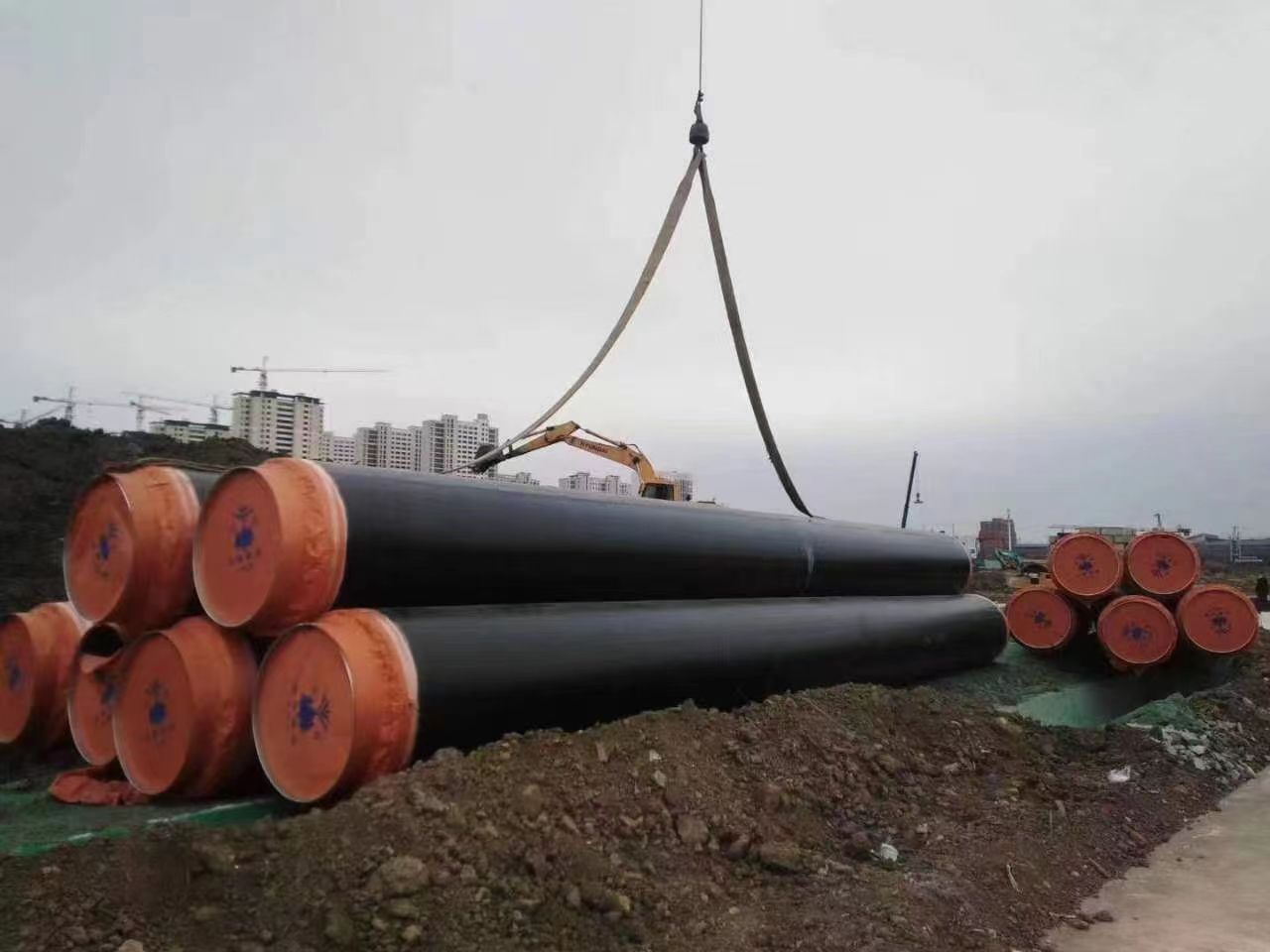

预制管材（12米/支）运输与现场焊接成本较高，土方回填要求柔性细沙填充。

2、环境适应性‌

高湿度地区（如四川）易加速聚氨酯水解碳化，需优化配方提升闭孔率。

土壤酸碱腐蚀或冻融循环频繁区域，易引发外护层脆化或挤压变形。

三、性能优化措施

1、材料改进‌

优化聚氨酯配方，添加耐高温添加剂（如硅酸铝纤维毡复合层），提升抗压强度（≥200MPa）及耐腐蚀性。

外护层采用高密度聚乙烯（HDPE，厚度≥3mm）或玻璃钢，增强抗拉强度及抗环境侵蚀能力。

2、工艺升级‌

标准化预制工艺（如管中管发泡技术）减少现场施工损伤。

焊接接口避开保温层，高温作业时增加隔热防护，避免碳化。

3、维护管理‌

定期检测外护层完整性，及时修补破损部位，防止紫外线或水汽侵入。

长期高温场景需结合温度监控，控制介质温度≤120℃以延缓热氧老化。

四、性能指标对比

五、经济性与环保效益

热损失较传统管道降低25%以上，长期节能效益显著。

初期投资较传统地沟敷设高10-25%，但维护成本随技术优化逐步下降。

聚氨酯保温管通过材料创新与工艺改进持续提升可靠性，但仍需针对极端环境与施工条件制定专项解决方案。
