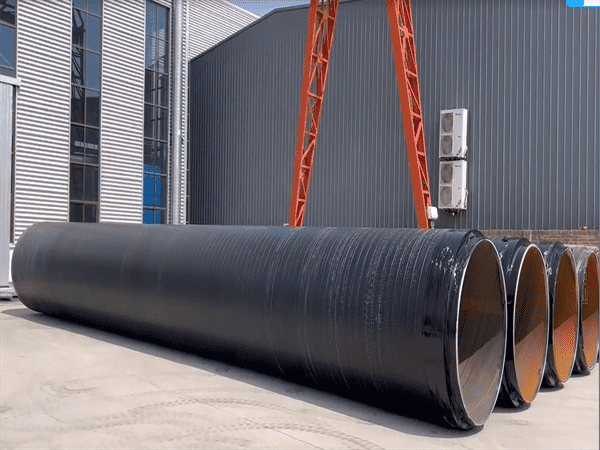

喷涂缠绕式聚氨酯保温管的结构与通过管中法生产的聚氨酯保温管的结构没有区别。它也由三部分组成：用于输送介质的钢管，聚氨酯硬质泡沫隔热层和高密度聚乙烯外护套。

喷涂缠绕聚氨酯保温管的生产过程主要包括两个主要过程：聚氨酯喷涂发泡和聚乙烯保护膜缠绕。

聚氨酯喷涂发泡工艺有两种常用方法：

（1）喷枪不动，钢管在一定角度的旋转拖船上以恒定的速度行进，并且喷枪将聚氨酯原料均匀地喷洒在螺旋钢管上，并在其中形成聚氨酯泡沫在一定时间内完成绝缘层的生产；

（2）钢管在旋转拖船上以恒定的速度旋转，保持水平方向静止，喷枪以恒定的速度前进，同时，将聚氨酯原料均匀地喷涂在钢管上，并且在一定时间后形成聚氨酯泡沫以完成绝缘层制作。

在聚乙烯缠绕工艺中，喷涂有聚氨酯保温层的钢管以恒定速度旋转，将熔融的聚乙烯片材以一定间距叠加并缠绕在绝缘层的外侧，以形成外部保护壳层，经水淋冷却即得到保温管产品。
