钢套钢蒸汽直埋预制保温管

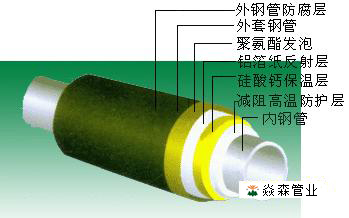

钢套钢蒸汽直埋预制保温管的结构图：

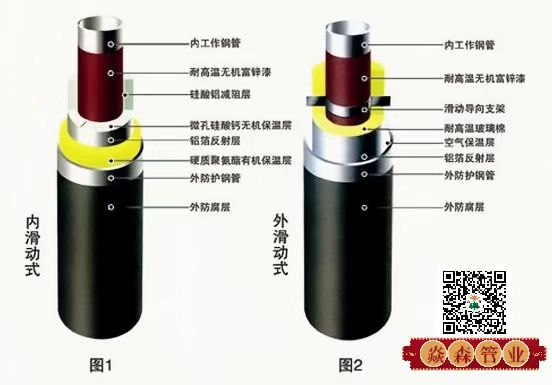

钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式

1内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

2外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命；

外护钢管：保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载；

聚氨酯泡沫层：保证介质温度，保证外护管表面保持常温；

阻隔、反射层：保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量；

无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化；

减阻层：保证工作钢管热胀冷缩自由运运动；

工作钢管：保证输送介质正常流动。
